Tiêu chuẩn khóa cáp DIN 741, DIN 1142, JIS, BS và tiêu chuẩn Mỹ

Tiêu chuẩn khóa cáp giúp xác định yêu cầu về kết cấu, kích thước và khả năng sử dụng. Mỗi hệ tiêu chuẩn có phạm vi áp dụng và yêu cầu kỹ thuật riêng. DIN 741 thường được biết đến với loại khóa cáp thông dụng. DIN 1142 từng được dùng cho các đầu nối có yêu cầu an toàn. JIS, BS và tiêu chuẩn Mỹ lại có hệ quy định riêng. Vì vậy, không nên xem các tiêu chuẩn này hoàn toàn tương đương. Khi lựa chọn, cần xem cả đường kính dây và mục đích sử dụng. Đặc biệt, công việc nâng hạ cần ưu tiên sản phẩm có tài liệu kỹ thuật rõ ràng.

1. Tiêu chuẩn khóa cáp là gì?

Tiêu chuẩn khóa cáp là tập hợp yêu cầu kỹ thuật dành cho sản phẩm. Các yêu cầu thường liên quan đến kích thước và vật liệu. Chúng cũng có thể quy định kết cấu, thử nghiệm và phương pháp lắp đặt.

Tiêu chuẩn giúp người dùng có cơ sở lựa chọn sản phẩm phù hợp. Nhà sản xuất cũng dựa vào tiêu chuẩn để kiểm soát chất lượng. Tuy nhiên, một sản phẩm ghi theo tiêu chuẩn không đồng nghĩa dùng được mọi công việc. Phạm vi ứng dụng vẫn phụ thuộc thiết kế và hướng dẫn nhà sản xuất. Với khóa cáp, điều này đặc biệt quan trọng trong các ứng dụng chịu tải. Không nên chỉ nhìn tên tiêu chuẩn rồi xác định khả năng chịu lực.

2. Khóa cáp DIN 741 có đặc điểm gì?

DIN 741 là một tiêu chuẩn Đức từng được sử dụng rộng rãi. Tiêu chuẩn này dành cho các loại khóa cáp dạng U thông dụng. Các sản phẩm theo DIN 741 thường có kết cấu gồm bu lông chữ U và đế kẹp. Một số sản phẩm sử dụng đế gang dẻo kết hợp bu lông thép.

DIN 741 hiện đã được rút khỏi hệ thống tiêu chuẩn. Nhiều nhà cung cấp vẫn sử dụng tên DIN 741 để nhận diện kiểu sản phẩm. Điểm đáng chú ý là DIN 741 không nên dùng cho các ứng dụng yêu cầu an toàn cao. Nhà cung cấp Bossard cũng lưu ý điều này trên tài liệu sản phẩm.

Vì vậy, DIN 741 phù hợp hơn với nhu cầu cố định dây thông thường. Với nâng hạ, cần xem xét tiêu chuẩn chuyên dụng hơn.

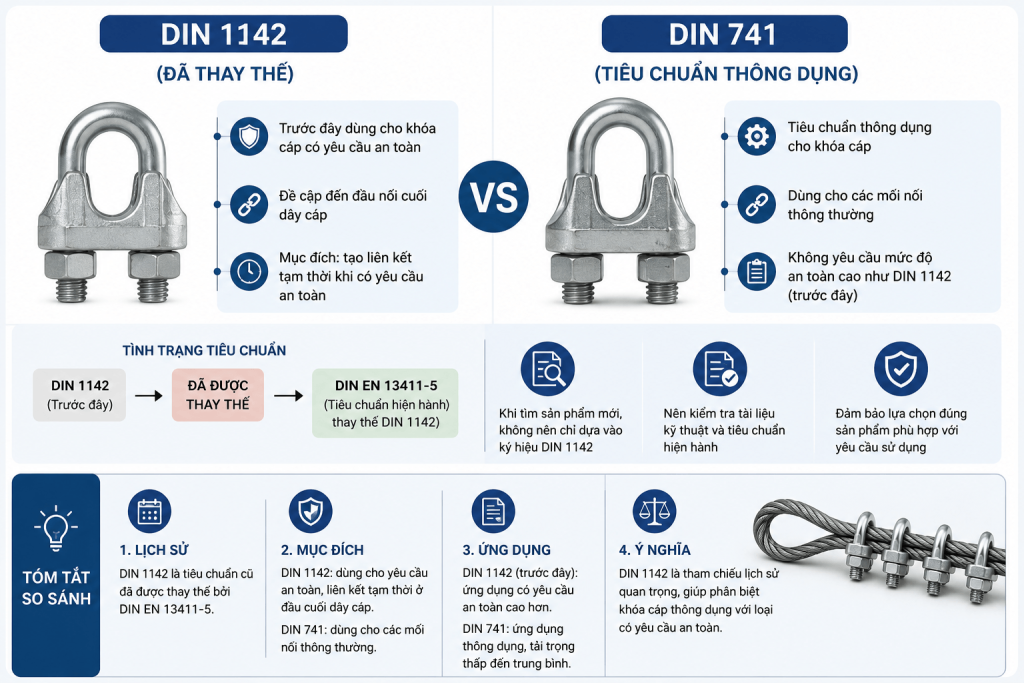

3. DIN 1142 khác DIN 741 như thế nào?

DIN 1142 trước đây được dùng cho khóa cáp có yêu cầu an toàn. Tiêu chuẩn này đề cập đến đầu nối cuối dây cáp. Mục đích là tạo liên kết tạm thời khi có yêu cầu an toàn. Tuy nhiên, DIN 1142 hiện cũng đã được thay thế. DIN EN 13411-5 thay thế DIN 1142 trong hệ thống tiêu chuẩn Đức.

Do đó, khi tìm sản phẩm mới, không nên chỉ dựa vào ký hiệu DIN 1142. Nên kiểm tra tài liệu kỹ thuật và tiêu chuẩn hiện hành. Có thể xem DIN 1142 như một tham chiếu lịch sử quan trọng. Nó giúp phân biệt khóa cáp thông dụng với loại có yêu cầu an toàn.

4. Tiêu chuẩn DIN EN 13411-5 hiện nay

DIN EN 13411-5 quy định yêu cầu tối thiểu cho khóa cáp dạng U. Tiêu chuẩn này áp dụng cho khóa làm từ vật liệu kim loại. Nó liên quan đến đầu nối mắt dây cáp thép. Tiêu chuẩn cũng quy định việc thử nghiệm kiểu sản phẩm. Một số thiết kế và hướng dẫn lắp đặt được trình bày trong phụ lục.

BSI cho biết BS EN 13411-5 đề cập đến khóa cáp U-bolt. Tiêu chuẩn này cũng quy định hành vi an toàn của đầu mắt dây. Tuy nhiên, tiêu chuẩn có phạm vi áp dụng cụ thể. Nó không bao quát khóa cáp dùng làm bộ phận giữ chính cho một số hệ thống nâng chuyên dụng. Vì vậy, cần đọc đúng phạm vi trước khi lựa chọn sản phẩm.

5. Tiêu chuẩn khóa cáp JIS là gì?

JIS là hệ thống tiêu chuẩn công nghiệp của Nhật Bản. Với khóa cáp, tiêu chuẩn đáng chú ý là JIS B 2809. JIS B 2809:2018 có tên là U-bolt wire rope grips. Tiêu chuẩn này quy định khóa cáp rèn dùng để kẹp dây cáp.

Tiêu chuẩn JIS B 2809 đã được sửa đổi vào năm 2018. Cơ quan Tiêu chuẩn Nhật Bản xác nhận phiên bản này vẫn có hiệu lực. Khóa cáp JIS thường được lựa chọn khi thiết bị yêu cầu tiêu chuẩn Nhật. Sản phẩm cũng phù hợp với các hệ thống có hồ sơ kỹ thuật theo JIS.

Khi thay thế sản phẩm, không nên mặc định JIS tương đương DIN. Cần đối chiếu kích thước và yêu cầu kỹ thuật cụ thể.

6. Tiêu chuẩn BS dành cho khóa cáp

BS là hệ thống tiêu chuẩn của Anh. Với khóa cáp dạng U, BS EN 13411-5 là tài liệu đáng chú ý. Tiêu chuẩn này quy định yêu cầu tối thiểu đối với khóa cáp làm từ vật liệu kim loại. Nó cũng đề cập đến khả năng làm việc an toàn của đầu nối mắt dây.

BS EN 13411-5 có nguồn gốc từ tiêu chuẩn EN tương ứng. Vì vậy, nó thuộc hệ thống tiêu chuẩn châu Âu. Tiêu chuẩn có hướng dẫn liên quan đến việc lắp khóa cáp. Người sử dụng cần thực hiện đúng hướng dẫn của nhà sản xuất. Đáng chú ý, tiêu chuẩn không áp dụng cho mọi hệ thống nâng. Một số ứng dụng cần thiết bị đầu cuối chuyên dụng hơn.

7. Tiêu chuẩn khóa cáp Mỹ là gì?

Tại Mỹ, một tài liệu thường được nhắc đến là FF-C-450. Đây là Federal Specification về wire rope clamps. Tài liệu này quy định các loại khóa cáp dạng bắt bu lông và dạng ren. Các sản phẩm này cũng thường được gọi là wire rope clips.

FF-C-450 phân loại nhiều kiểu khóa khác nhau. Một số loại sử dụng U-bolt và đế đơn. Một số loại sử dụng kết cấu đế kép. Phiên bản Revision G năm 2017 được DLA ghi nhận là đang hoạt động. Tài liệu có phạm vi về khóa cáp bắt bu lông và khóa cáp dạng ren.

Ngoài FF-C-450, một số quy định Mỹ còn đưa ra yêu cầu về số lượng khóa. Chúng có thể phụ thuộc đường kính dây và loại khóa. Ví dụ, bảng của OSHA quy định số lượng khóa tối thiểu trong một số trường hợp. Khoảng cách giữa các khóa cũng được quy định tương ứng.

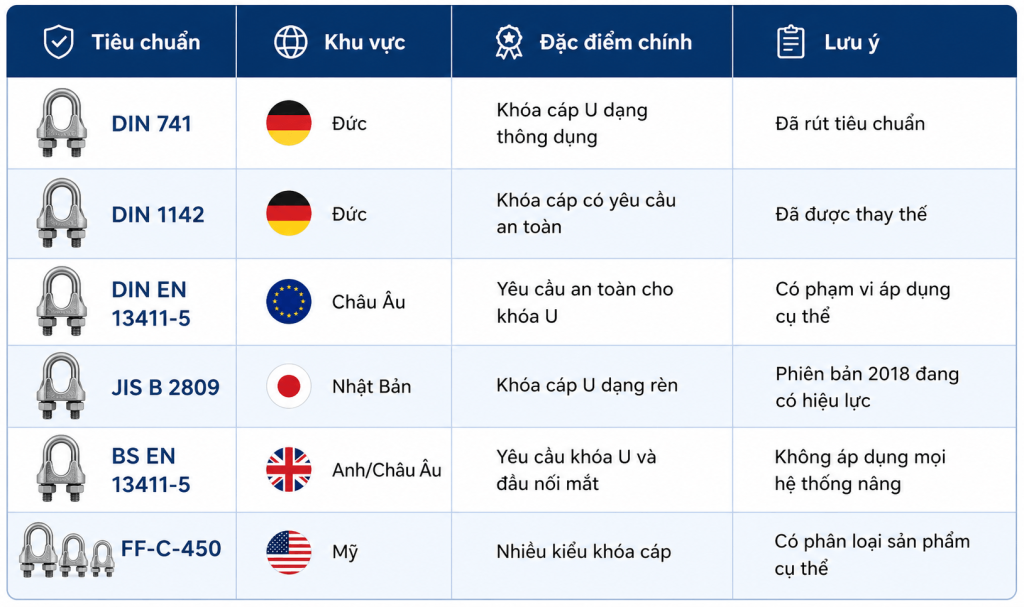

8. So sánh các tiêu chuẩn khóa cáp phổ biến

Bảng trên giúp nhận diện nhanh từng nhóm tiêu chuẩn. Khi mua hàng, vẫn cần kiểm tra chứng nhận và thông số thực tế.

9. Tiêu chuẩn nào phù hợp với từng nhu cầu?

Không có một tiêu chuẩn duy nhất phù hợp cho mọi trường hợp. Việc lựa chọn cần dựa trên môi trường và mục đích sử dụng. Cố định dây thông thường: Có thể dùng khóa cáp theo tiêu chuẩn thông dụng. DIN 741 thường xuất hiện trong nhóm sản phẩm này.

Ứng dụng có yêu cầu an toàn: Nên ưu tiên sản phẩm theo tiêu chuẩn hiện hành. DIN EN 13411-5 là một lựa chọn cần xem xét. Thiết bị theo tiêu chuẩn Nhật: Nên lựa chọn sản phẩm theo JIS B 2809. Điều này giúp thuận tiện khi đồng bộ hồ sơ kỹ thuật.

Thiết bị theo tiêu chuẩn Mỹ: Có thể xem xét sản phẩm theo FF-C-450. Cần kiểm tra đúng loại và cấp sản phẩm. Công việc nâng hạ: Không nên chọn chỉ dựa trên ký hiệu DIN, JIS hoặc BS. Cần kiểm tra khả năng chịu tải và hướng dẫn sử dụng.

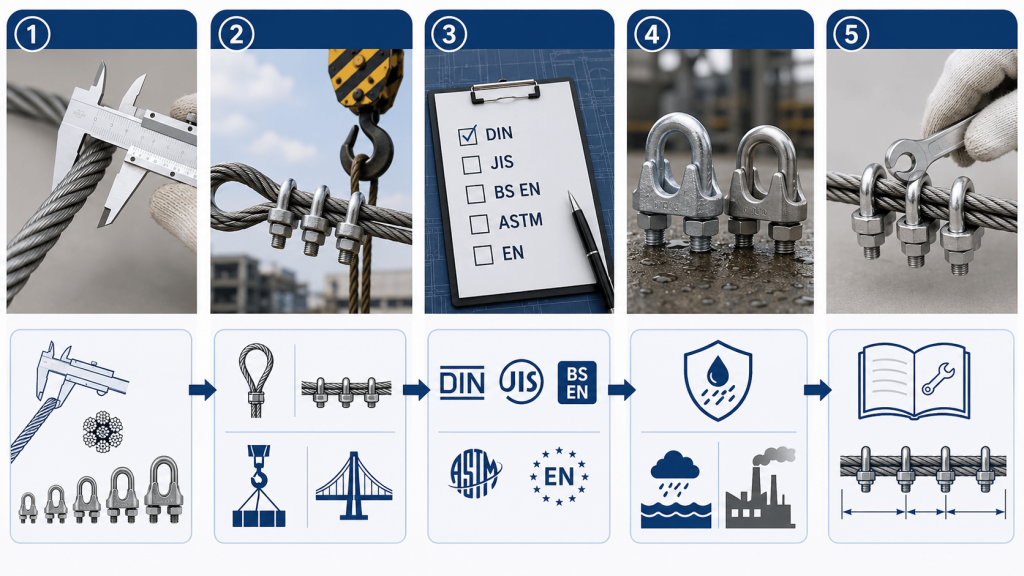

10. Cách chọn khóa cáp theo tiêu chuẩn

Trước tiên, hãy xác định đường kính dây cáp cần kẹp. Khóa phải phù hợp với kích thước dây theo tài liệu sản phẩm. Tiếp theo, xác định mục đích sử dụng cụ thể. Cố định dây và tạo mắt cáp chịu tải có yêu cầu khác nhau.

Sau đó, kiểm tra tiêu chuẩn mà hệ thống đang yêu cầu. Không nên tự ý thay DIN bằng JIS nếu hồ sơ quy định khác. Tiếp tục kiểm tra vật liệu và phương pháp xử lý bề mặt. Môi trường ẩm cần quan tâm nhiều hơn đến khả năng chống ăn mòn.

Cuối cùng, kiểm tra hướng dẫn lắp đặt của nhà sản xuất. Số lượng khóa và khoảng cách lắp cần thực hiện đúng yêu cầu.

11. Những lưu ý khi sử dụng khóa cáp theo tiêu chuẩn

Tiêu chuẩn chỉ là một phần trong quá trình lựa chọn sản phẩm. Người dùng vẫn phải kiểm tra tình trạng thực tế của khóa. Không sử dụng khóa bị nứt, cong hoặc biến dạng. Ren bu lông cũng phải đảm bảo khả năng siết ổn định.

Dây cáp cần được kiểm tra trước khi tạo mối nối. Không nên dùng dây có dấu hiệu hư hỏng nghiêm trọng. Với hệ thống nâng hạ, cần xác định tải trọng làm việc an toàn. Không nên lấy tải trọng của dây để suy ra tải trọng của khóa. Ngoài ra, cần kiểm tra định kỳ các mối nối đang hoạt động. Mối nối chịu rung động có thể cần kiểm tra thường xuyên hơn.

Câu hỏi thường gặp về tiêu chuẩn khóa cáp

1. DIN 741 và DIN 1142 có giống nhau không?

Không. Hai tiêu chuẩn có phạm vi và mục đích sử dụng khác nhau. DIN 741 thuộc nhóm khóa cáp thông dụng. DIN 1142 từng dành cho các đầu nối có yêu cầu an toàn.

2. DIN 1142 hiện còn được sử dụng không?

DIN 1142 đã được thay thế bởi DIN EN 13411-5. Vì vậy, nên kiểm tra tiêu chuẩn hiện hành khi mua sản phẩm mới.

3. JIS B 2809 dùng cho loại khóa nào?

JIS B 2809:2018 quy định khóa cáp U-bolt dùng để kẹp dây cáp. Tiêu chuẩn này áp dụng cho khóa cáp rèn.

4. Tiêu chuẩn Mỹ FF-C-450 có phải một loại khóa cáp không?

Không. FF-C-450 là một liên bang quy định nhiều loại khóa cáp. Tài liệu bao gồm cả loại bắt bu lông và loại dạng ren.

Tiêu chuẩn khóa cáp giúp xác định đặc điểm và phạm vi sử dụng của từng sản phẩm. DIN 741 phù hợp hơn với các nhu cầu thông thường. DIN 1142 hiện đã được thay thế bởi DIN EN 13411-5. JIS B 2809 phù hợp với hệ thống yêu cầu tiêu chuẩn Nhật. BS EN 13411-5 thuộc hệ thống tiêu chuẩn Anh và châu Âu. FF-C-450 lại là một hệ quy định phổ biến tại Mỹ. Khi lựa chọn, cần xem đường kính dây và mục đích sử dụng. Với công aviệc chịu tải, cần kiểm tra thêm thông số an toàn.
