Ecu mũ là gì? Cấu tạo, chất liệu và công dụng ecu mũ thực tế trong cơ khí

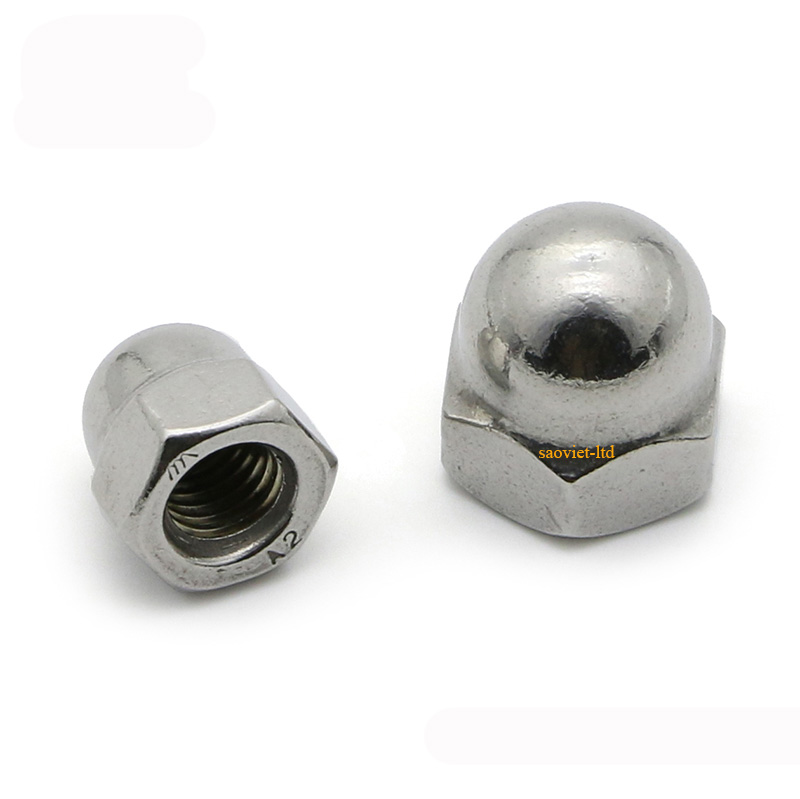

1. Ecu mũ là gì ?

Ecu mũ (còn gọi là đai ốc chụp hay đai ốc đầu bịt) là một dạng đai ốc có cấu tạo đặc biệt với phần đầu được thiết kế dạng vòm kín thay vì hở hoàn toàn như đai ốc lục giác thông thường. Phần chụp này giúp che kín đầu bu lông sau khi siết, tạo nên một tổng thể gọn gàng và an toàn hơn.

Trong tiếng Anh, ecu mũ thường được gọi là “cap nut” hoặc “acorn nut”. Sản phẩm này được sử dụng rộng rãi trong các hệ thống lắp ráp máy móc, thiết bị dân dụng, lan can, nội thất kim loại, xe máy, ô tô và nhiều công trình xây dựng khác.

Không chỉ có tác dụng liên kết, ecu mũ còn mang yếu tố thẩm mỹ cao nhờ phần đầu vòm bóng, đặc biệt khi được sản xuất từ inox hoặc mạ kẽm sáng. Vì vậy, ngoài môi trường kỹ thuật, chúng còn xuất hiện trong các ứng dụng trang trí và nội thất kim loại.

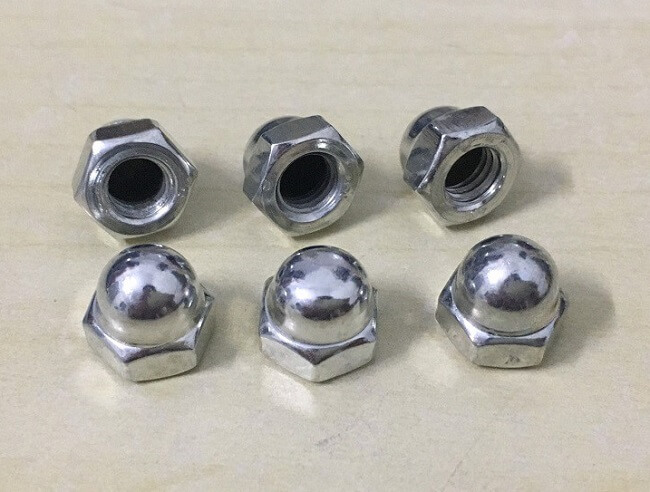

2. Cấu tạo của ecu mũ

Cấu tạo của ecu mũ bao gồm hai phần chính là thân ren và phần mũ chụp kín:

Phần thân ren có dạng lục giác bên ngoài, tương tự như đai ốc tiêu chuẩn, giúp dễ dàng sử dụng cờ lê hoặc mỏ lết để siết chặt. Bên trong thân là hệ thống ren trong được gia công chính xác theo các tiêu chuẩn ren hệ mét hoặc hệ inch, đảm bảo ăn khớp hoàn hảo với bu lông tương ứng.

Phần mũ chụp nằm ở phía trên thân ren, có dạng vòm hoặc bán cầu. Đây là đặc điểm nhận dạng rõ nhất của ecu mũ. Phần này hoàn toàn kín, không có lỗ xuyên qua, giúp che phủ đầu bu lông sau khi lắp đặt.

Thiết kế này mang lại nhiều lợi ích như bảo vệ đầu ren khỏi bụi bẩn, nước mưa, hóa chất, đồng thời hạn chế nguy cơ gây trầy xước hoặc va chạm do đầu bu lông lộ ra ngoài. Với những vị trí thường xuyên tiếp xúc với con người như tay vịn, hàng rào, khung giường sắt, thiết kế mũ chụp giúp tăng độ an toàn đáng kể.

3. Chất liệu sản xuất ecu mũ

Ecu mũ được sản xuất từ nhiều loại vật liệu khác nhau để phù hợp với từng môi trường làm việc.

Phổ biến nhất là thép carbon, thường được mạ kẽm điện phân hoặc mạ kẽm nhúng nóng nhằm tăng khả năng chống ăn mòn. Loại này phù hợp với môi trường trong nhà hoặc ngoài trời nhưng không quá khắc nghiệt.

Inox (thép không gỉ) là lựa chọn cao cấp hơn, thường là inox 201, inox 304 hoặc inox 316. Inox 304 được sử dụng rộng rãi nhờ khả năng chống gỉ tốt trong môi trường ẩm ướt thông thường. Trong khi đó, inox 316 có khả năng chống ăn mòn vượt trội, phù hợp với môi trường biển, hóa chất hoặc khu vực có độ ẩm cao quanh năm.

Ngoài ra, một số ecu mũ còn được làm từ đồng hoặc hợp kim nhôm trong các ứng dụng đặc biệt, yêu cầu tính thẩm mỹ hoặc trọng lượng nhẹ. Việc lựa chọn chất liệu phù hợp sẽ ảnh hưởng trực tiếp đến tuổi thọ và độ bền của hệ thống liên kết.

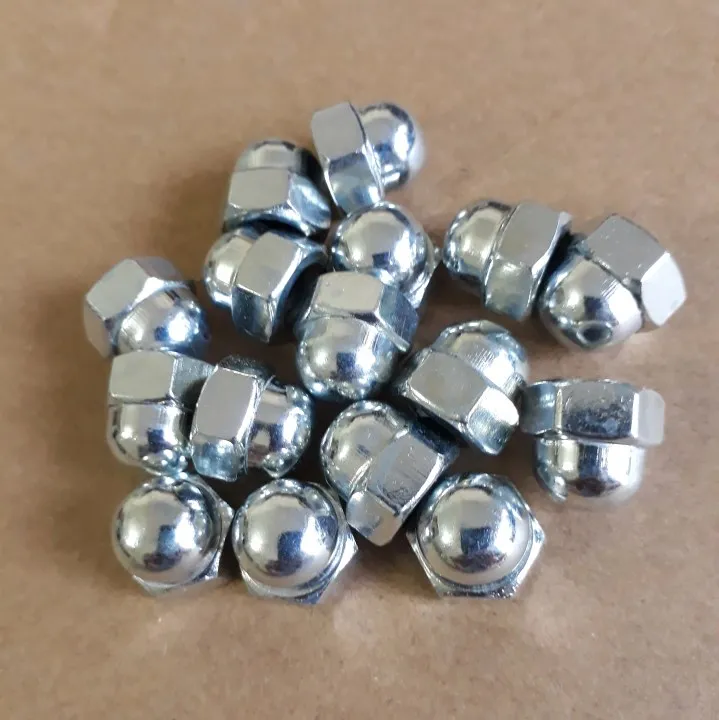

4. Nguyên lý hoạt động của ecu mũ

Nguyên lý hoạt động của ecu mũ tương tự như các loại đai ốc khác, dựa trên cơ chế liên kết ren giữa ren trong của ecu và ren ngoài của bu lông.

Khi siết ecu mũ vào bu lông bằng lực xoay, ren trong và ren ngoài ăn khớp với nhau, tạo ra lực ma sát và lực kẹp chặt giữa các bề mặt liên kết. Lực siết này giữ cho các chi tiết được cố định chắc chắn với nhau, hạn chế rung lắc hoặc tách rời khi có tải trọng tác động.

Phần mũ chụp phía trên không tham gia trực tiếp vào quá trình tạo lực kẹp, nhưng đóng vai trò bảo vệ phần đầu bu lông khỏi tác động bên ngoài. Đồng thời, thiết kế kín giúp hạn chế nước và bụi xâm nhập vào phần ren, từ đó giảm nguy cơ gỉ sét hoặc kẹt ren theo thời gian.

Trong một số trường hợp, ecu mũ còn giúp phân bố lực đều hơn tại vị trí tiếp xúc, đặc biệt khi kết hợp với long đen phẳng hoặc long đen vênh để tăng độ ổn định cho mối ghép.

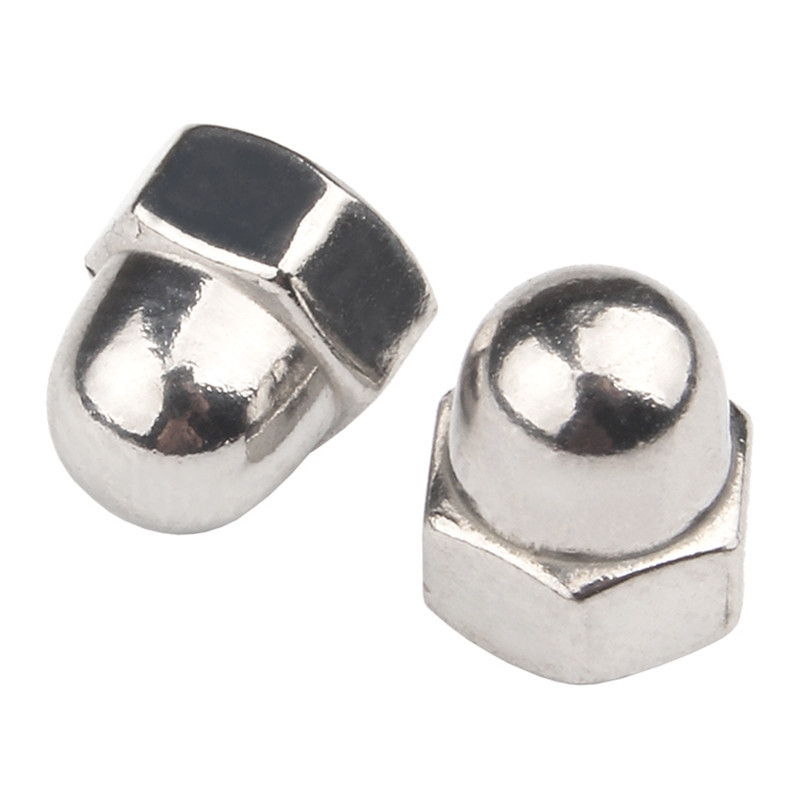

5. Công dụng của ecu mũ trong thực tế

Ecu mũ có nhiều công dụng quan trọng trong cả lĩnh vực kỹ thuật lẫn dân dụng

Trước hết, chúng được sử dụng để cố định các chi tiết cơ khí trong máy móc, thiết bị sản xuất, khung thép, giàn giáo hoặc hệ thống giá đỡ. Nhờ thiết kế kín, ecu mũ giúp bảo vệ đầu bu lông khỏi ăn mòn, kéo dài tuổi thọ mối ghép.

Trong lĩnh vực nội thất và trang trí, ecu mũ thường được dùng trong lan can cầu thang, hàng rào, cổng sắt, khung giường, bàn ghế kim loại. Phần đầu vòm tạo cảm giác mềm mại, tránh các cạnh sắc nhọn lộ ra ngoài, từ đó tăng tính thẩm mỹ và độ an toàn cho người sử dụng.

Đối với ngành ô tô và xe máy, ecu mũ được dùng tại các vị trí yêu cầu vừa đảm bảo liên kết chắc chắn vừa hạn chế bụi bẩn và nước xâm nhập vào ren. Điều này đặc biệt quan trọng trong điều kiện vận hành ngoài trời hoặc môi trường nhiều bùn đất.

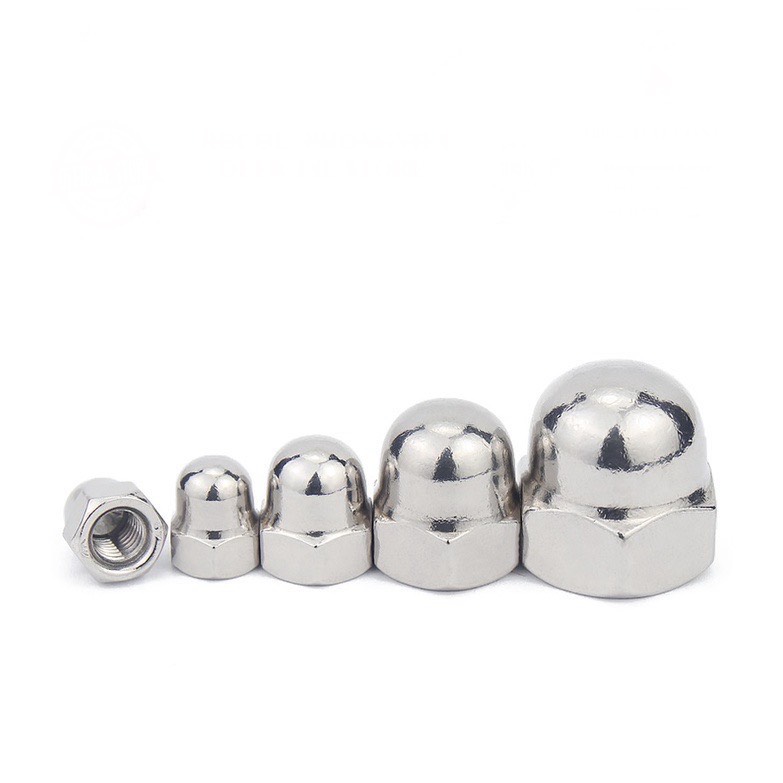

6. Phân loại ecu mũ

Ecu mũ có thể được phân loại dựa trên nhiều tiêu chí khác nhau:

Theo vật liệu, có ecu mũ thép mạ kẽm, ecu mũ inox 201, inox 304, inox 316, ecu mũ đồng hoặc hợp kim nhôm. Mỗi loại có ưu điểm riêng về độ bền, khả năng chống gỉ và chi phí.

Theo kích thước ren, ecu mũ được sản xuất theo các cỡ phổ biến như M4, M5, M6, M8, M10, M12, M16… tùy thuộc vào đường kính bu lông sử dụng. Việc lựa chọn đúng kích thước là yếu tố bắt buộc để đảm bảo ren ăn khớp chính xác.

Theo tiêu chuẩn sản xuất, ecu mũ có thể tuân theo các tiêu chuẩn như DIN, ISO hoặc JIS. Ví dụ, tiêu chuẩn DIN 1587 là tiêu chuẩn phổ biến dành cho đai ốc chụp trong hệ mét.

Ngoài ra, còn có thể phân loại theo độ bền cơ học như cấp bền 4, 5, 8 hoặc cao hơn, tùy thuộc vào yêu cầu chịu lực của công trình.

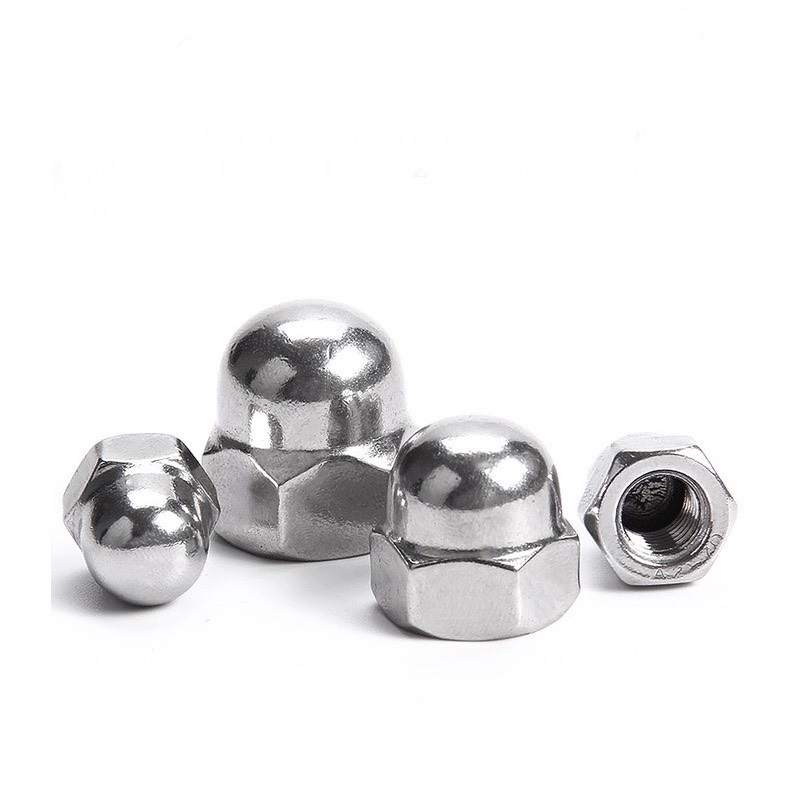

7. Thông số kỹ thuật của ecu mũ

Khi lựa chọn ecu mũ, người dùng cần quan tâm đến các thông số kỹ thuật quan trọng sau:

Đường kính ren (ví dụ M8, M10…) là thông số cơ bản nhất, quyết định khả năng tương thích với bu lông. Bước ren (ren thô hoặc ren mịn) cũng cần được kiểm tra kỹ để đảm bảo lắp đặt chính xác.

Chiều cao tổng thể của ecu mũ bao gồm cả phần thân và phần mũ chụp. Thông số này ảnh hưởng đến khả năng che phủ đầu bu lông, đặc biệt khi bu lông có chiều dài lớn.

Chiều cao phần ren bên trong cũng là yếu tố quan trọng, quyết định độ sâu ăn ren và khả năng chịu lực của mối ghép. Nếu phần ren quá ngắn so với chiều dài bu lông, liên kết có thể không đạt độ chắc chắn tối ưu.

Vật liệu và lớp mạ bề mặt là thông số liên quan trực tiếp đến khả năng chống ăn mòn. Trong môi trường ngoài trời hoặc gần biển, nên ưu tiên inox 304 hoặc 316 thay vì thép mạ kẽm thông thường.

Ngoài ra, cấp bền cơ học và tiêu chuẩn sản xuất cũng cần được xem xét để đảm bảo phù hợp với yêu cầu kỹ thuật của từng dự án.

Ecu mũ là một loại đai ốc đặc biệt với thiết kế chụp kín, vừa đảm bảo chức năng liên kết chắc chắn vừa tăng tính thẩm mỹ và độ an toàn cho công trình. Nhờ đa dạng về kích thước, chất liệu và tiêu chuẩn sản xuất, sản phẩm này được ứng dụng rộng rãi trong cơ khí, xây dựng và dân dụng. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và các thông số kỹ thuật của ecu mũ sẽ giúp bạn lựa chọn đúng sản phẩm, đảm bảo độ bền lâu dài và hiệu quả sử dụng tối ưu cho từng hạng mục lắp đặt.
