Ecu nhúng nóng là gì? Cấu tạo, chất liệu và ứng dụng thực tế

Ecu nhúng nóng là một trong những phụ kiện liên kết quan trọng trong lĩnh vực xây dựng và cơ khí hiện nay, đặc biệt được ưa chuộng trong các công trình ngoài trời yêu cầu độ bền và khả năng chống ăn mòn cao.

Nhờ được phủ lớp kẽm bằng phương pháp nhúng nóng ở nhiệt độ cao, loại ecu này có khả năng bảo vệ thép nền khỏi gỉ sét và tác động khắc nghiệt của môi trường. Việc hiểu rõ đặc điểm, cấu tạo và ứng dụng của ecu nhúng nóng sẽ giúp lựa chọn đúng sản phẩm, đảm bảo an toàn và tuổi thọ lâu dài cho công trình. Trong bài viết này, cùng Kim Khí Đại Nam tìm hiểu chi tiết về cấu tạo, chất liệu, nguyên lý hoạt động cũng như các thông số kỹ thuật quan trọng của ecu nhúng nóng.

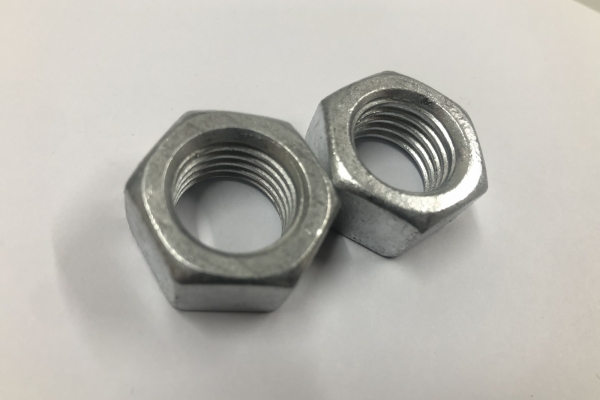

1. Ecu nhúng nóng là gì ?

Ecu nhúng nóng là loại đai ốc thép được gia công ren trong theo tiêu chuẩn cơ khí, sau đó được xử lý bề mặt bằng phương pháp mạ kẽm nhúng nóng nhằm tạo lớp phủ chống ăn mòn. Sản phẩm thường có hình lục giác, ren hệ mét hoặc ren hệ inch tùy theo yêu cầu kỹ thuật của từng công trình.

Đặc điểm nổi bật của ecu nhúng nóng nằm ở lớp kẽm phủ dày, có thể dao động từ 50–100 micromet hoặc hơn tùy tiêu chuẩn sản xuất. Lớp phủ này giúp sản phẩm chịu được điều kiện môi trường khắc nghiệt như mưa, nắng, hơi muối biển hoặc hóa chất nhẹ. Ngoài ra, ecu nhúng nóng còn có khả năng tự bảo vệ khi lớp phủ bị trầy xước nhẹ nhờ cơ chế bảo vệ điện hóa của kẽm đối với thép nền.

Nhờ những ưu điểm này, ecu nhúng nóng thường được sử dụng trong các hạng mục yêu cầu độ bền cao và tuổi thọ lâu dài, hạn chế tối đa chi phí bảo trì, thay thế.

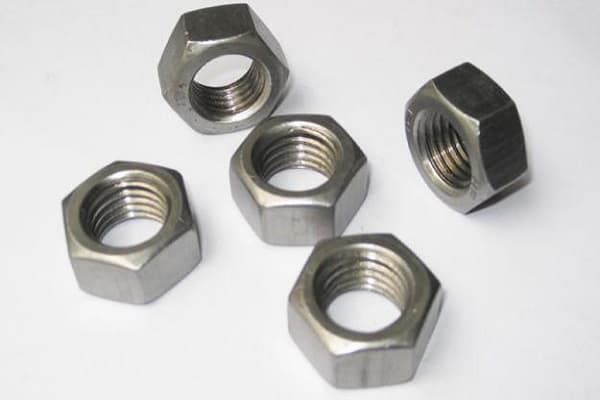

2. Cấu tạo của ecu nhúng nóng

Về cấu tạo cơ bản, ecu nhúng nóng gồm hai phần chính là thân đai ốc và lớp mạ kẽm nhúng nóng bên ngoài.

Phần thân đai ốc được gia công từ thép cacbon hoặc thép hợp kim, có hình dạng lục giác để dễ dàng siết chặt bằng cờ lê, mỏ lết hoặc dụng cụ chuyên dụng. Bên trong thân ecu là hệ thống ren được tiện hoặc taro chính xác theo tiêu chuẩn kỹ thuật, đảm bảo ăn khớp với bu lông hoặc thanh ren tương ứng.

Sau khi gia công cơ khí hoàn thiện, ecu được làm sạch bề mặt bằng phương pháp tẩy dầu, tẩy gỉ và xử lý hóa học trước khi đưa vào bể kẽm nóng chảy. Lớp kẽm sau khi nhúng sẽ bám đều quanh toàn bộ bề mặt ngoài và cả phần ren bên trong. Quá trình này tạo ra các lớp hợp kim kẽm – sắt liên kết chặt với thép nền, đảm bảo độ bám dính cao và khó bong tróc.

Chính cấu tạo hai lớp gồm lõi thép chịu lực và lớp kẽm bảo vệ bên ngoài đã giúp ecu nhúng nóng đạt được sự cân bằng giữa độ bền cơ học và khả năng chống ăn mòn.

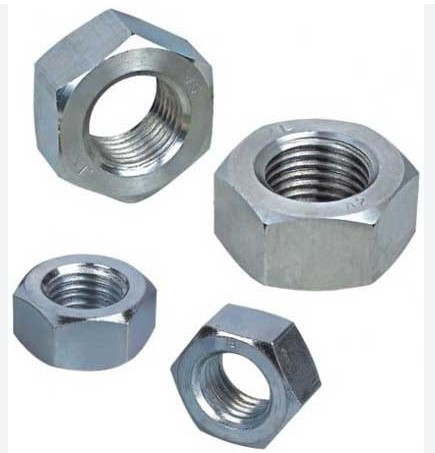

3. Chất liệu sản xuất ecu nhúng nóng

Chất liệu phổ biến nhất để sản xuất ecu nhúng nóng là thép cacbon với các mác thép như SS400, C45 hoặc các loại thép theo tiêu chuẩn ASTM, DIN. Tùy vào yêu cầu chịu lực của công trình, nhà sản xuất có thể lựa chọn thép cấp bền 4.6, 5.6, 8.8 hoặc cao hơn.

Trong một số trường hợp đặc biệt yêu cầu khả năng chịu tải lớn, ecu có thể được làm từ thép hợp kim có thành phần mangan, crom hoặc molypden để tăng cường độ cứng và khả năng chịu kéo. Sau đó sản phẩm sẽ được mạ kẽm nhúng nóng để đảm bảo cả độ bền cơ học lẫn độ bền chống ăn mòn.

Lớp mạ được tạo từ kẽm nguyên chất có độ tinh khiết cao. Khi nhúng vào bể kẽm nóng chảy ở nhiệt độ khoảng 450°C, kẽm sẽ phản ứng với bề mặt thép tạo thành nhiều lớp hợp kim khác nhau, giúp lớp phủ không chỉ bám trên bề mặt mà còn liên kết hóa học với vật liệu nền.

Nhờ chất liệu thép chịu lực kết hợp lớp mạ kẽm dày, ecu nhúng nóng có thể hoạt động ổn định trong môi trường ngoài trời suốt nhiều năm mà không bị gỉ sét nghiêm trọng.

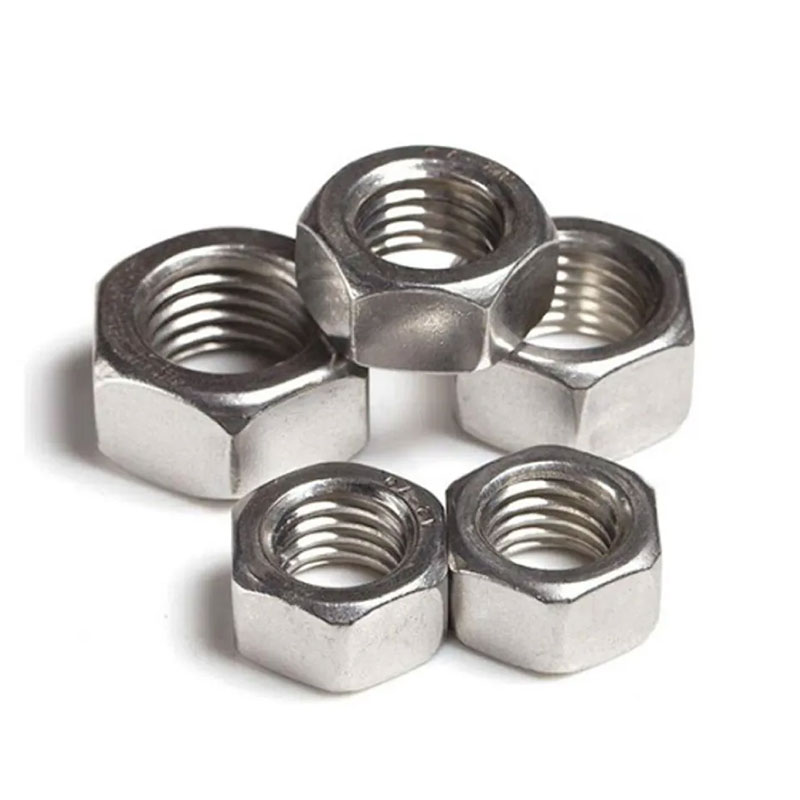

4. Nguyên lý hoạt động

Nguyên lý hoạt động của ecu nhúng nóng về cơ bản giống như các loại đai ốc thông thường, đó là tạo liên kết ren với bu lông hoặc thanh ren để cố định các chi tiết lại với nhau. Khi siết chặt, lực ma sát giữa các vòng ren sẽ giữ cho mối ghép ổn định và chịu được tải trọng theo phương dọc trục cũng như lực cắt ngang.

Điểm khác biệt nằm ở lớp mạ kẽm nhúng nóng giúp bảo vệ phần thép nền khỏi tác động của môi trường. Khi tiếp xúc với không khí và độ ẩm, lớp kẽm sẽ tạo thành một lớp oxit kẽm mỏng trên bề mặt, đóng vai trò như lớp màng chắn ngăn không cho oxy và nước tiếp xúc trực tiếp với thép.

Trong trường hợp lớp kẽm bị trầy xước nhỏ, cơ chế bảo vệ điện hóa sẽ xảy ra. Kẽm có thế điện cực thấp hơn thép nên sẽ bị oxy hóa trước, từ đó bảo vệ phần thép nền bên trong. Nhờ vậy, ngay cả khi có va chạm nhẹ trong quá trình vận chuyển hoặc lắp đặt, ecu nhúng nóng vẫn duy trì khả năng chống ăn mòn hiệu quả.

5. Công dụng của ecu nhúng nóng trong thực tế

Ecu nhúng nóng được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng chịu lực và chống ăn mòn tốt.

Trong xây dựng dân dụng và công nghiệp, ecu nhúng nóng được dùng để liên kết kết cấu thép, dầm, cột, xà gồ và hệ thống giằng. Đặc biệt trong nhà thép tiền chế, hệ thống bu lông – ecu là bộ phận then chốt quyết định độ ổn định tổng thể của công trình.

Trong lĩnh vực giao thông và hạ tầng, ecu nhúng nóng được sử dụng cho các kết cấu cầu đường, lan can, biển báo giao thông, trụ điện và hệ thống chiếu sáng ngoài trời. Những hạng mục này thường xuyên tiếp xúc với mưa nắng nên yêu cầu vật tư có độ bền cao.

Trong ngành năng lượng, đặc biệt là điện mặt trời và điện gió, ecu nhúng nóng được dùng để cố định khung giá đỡ tấm pin, trụ turbine và hệ thống khung thép ngoài trời. Môi trường ven biển hoặc vùng có độ ẩm cao càng đòi hỏi sản phẩm phải có lớp mạ dày và ổn định.

Ngoài ra, ecu nhúng nóng còn được ứng dụng trong lắp đặt hệ thống ống công nghiệp, hệ thống cơ điện M&E và các công trình ngoài trời khác.

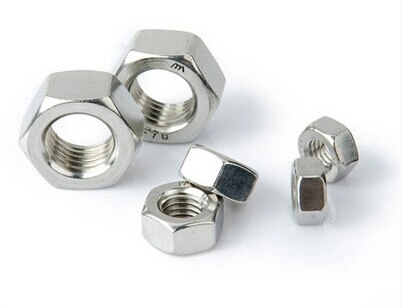

6. Phân loại ecu nhúng nóng

Ecu nhúng nóng có thể được phân loại theo nhiều tiêu chí khác nhau nhằm đáp ứng nhu cầu sử dụng đa dạng.

Phân loại theo hình dạng gồm ecu lục giác tiêu chuẩn, ecu dài (long nut), ecu tai hồng, ecu vuông hoặc ecu hàn. Mỗi loại có thiết kế phù hợp với từng mục đích sử dụng cụ thể, từ liên kết chịu lực lớn đến lắp đặt phụ kiện.

Phân loại theo cấp bền gồm các cấp như 4, 6, 8 hoặc theo tiêu chuẩn quốc tế như ASTM A563, DIN 934. Cấp bền càng cao thì khả năng chịu lực kéo và chịu tải càng lớn, phù hợp với các công trình yêu cầu kỹ thuật nghiêm ngặt.

Phân loại theo hệ ren gồm ren hệ mét (M6, M8, M10, M12, M16, M20…) và ren hệ inch. Việc lựa chọn đúng hệ ren giúp đảm bảo độ ăn khớp và an toàn cho mối ghép.

Phân loại theo tiêu chuẩn sản xuất có thể kể đến DIN, ISO, ASTM hoặc JIS, tùy theo yêu cầu của dự án và thị trường sử dụng.

7. Thông số kỹ thuật của ecu nhúng nóng

Thông số kỹ thuật của ecu nhúng nóng phụ thuộc vào kích thước và tiêu chuẩn sản xuất, tuy nhiên có một số yếu tố cơ bản cần lưu ý.

Đường kính ren là thông số quan trọng nhất, thường dao động từ M6 đến M30 hoặc lớn hơn đối với công trình kết cấu thép lớn. Bước ren được gia công theo tiêu chuẩn ren thô hoặc ren mịn.

Chiều cao ecu được tính toán phù hợp với đường kính ren để đảm bảo đủ số vòng ren ăn khớp, giúp phân bổ lực đều và tăng độ bền mối ghép.

Độ dày lớp mạ kẽm nhúng nóng thường từ 50–100 micromet tùy theo tiêu chuẩn và yêu cầu chống ăn mòn. Lớp mạ càng dày thì khả năng bảo vệ càng lâu dài, đặc biệt trong môi trường biển.

Cấp bền của thép nền thường là 4.6, 5.6 hoặc 8.8, với giới hạn bền kéo và giới hạn chảy được kiểm soát theo tiêu chuẩn quốc tế. Ngoài ra, sản phẩm còn phải đảm bảo sai số ren nằm trong giới hạn cho phép để tránh hiện tượng kẹt ren hoặc lỏng ren khi lắp đặt.

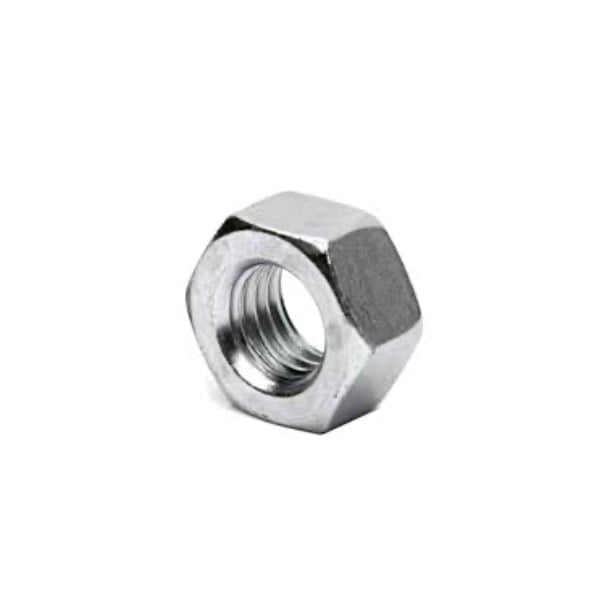

8. Lưu ý khi lựa chọn và sử dụng ecu nhúng nóng

Khi lựa chọn ecu nhúng nóng cho công trình, cần xác định rõ môi trường sử dụng, tải trọng thiết kế và tiêu chuẩn kỹ thuật yêu cầu. Việc sử dụng sai cấp bền hoặc sai kích thước có thể ảnh hưởng đến an toàn kết cấu.

Nên lựa chọn sản phẩm từ nhà cung cấp uy tín, có chứng chỉ chất lượng và kiểm định lớp mạ kẽm rõ ràng. Trong quá trình lắp đặt, cần siết lực đúng theo tiêu chuẩn, tránh siết quá chặt gây hỏng ren hoặc làm biến dạng lớp mạ.

Bên cạnh đó, nên sử dụng đồng bộ bu lông và ecu đều được nhúng nóng để đảm bảo tính tương thích và độ bền đồng đều của mối ghép.

Ecu nhúng nóng không chỉ là một chi tiết nhỏ trong hệ thống liên kết mà còn đóng vai trò quan trọng trong việc đảm bảo độ bền và an toàn của toàn bộ công trình. Việc hiểu rõ cấu tạo, chất liệu, nguyên lý hoạt động và thông số kỹ thuật sẽ giúp lựa chọn đúng sản phẩm, tối ưu chi phí và nâng cao tuổi thọ công trình trong điều kiện sử dụng thực tế.
